V型孔AAO模板

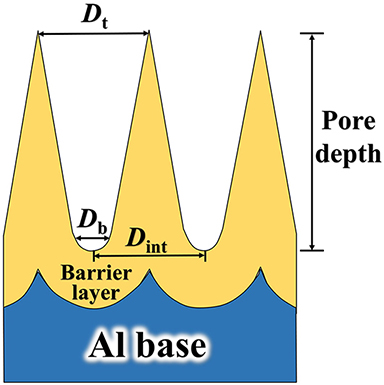

圖1. V型孔AAO模板結構示意圖。Dint為孔中心間距，Dt為孔頂部直徑，Db孔底部直徑。

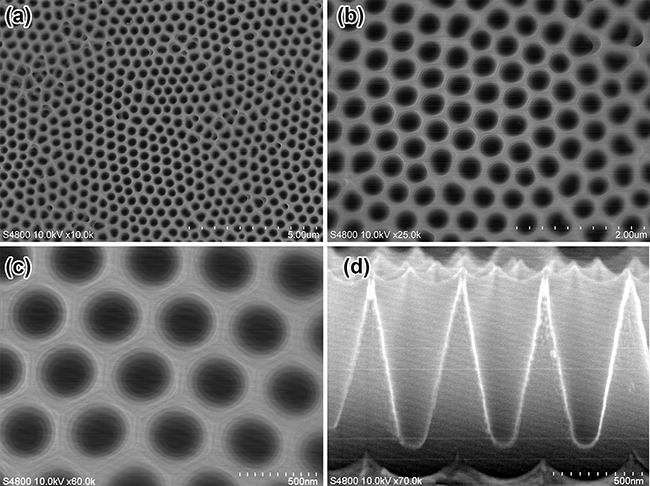

圖2. VS450-100-900的（a）低倍（b）中倍（c）高倍（d）截面SEM圖

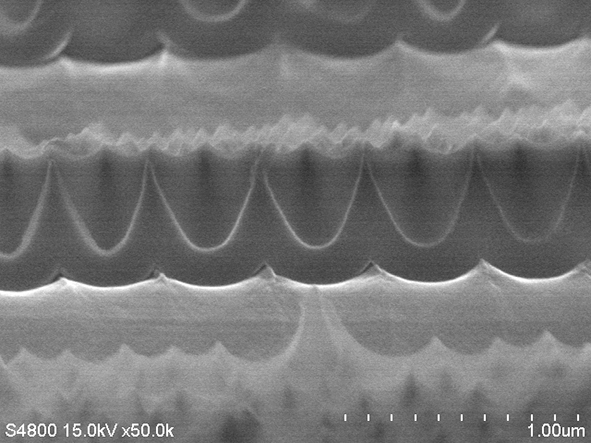

圖3. 型號為VS450-100-1500的V形孔AAO模板截面SEM圖

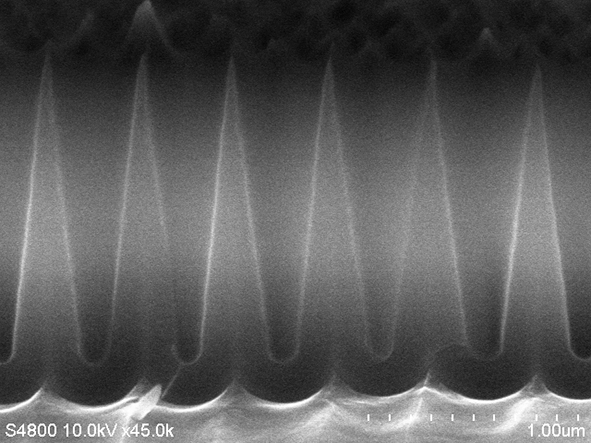

圖4. 型號為VS450-100-400的V形孔AAO模板截面SEM圖

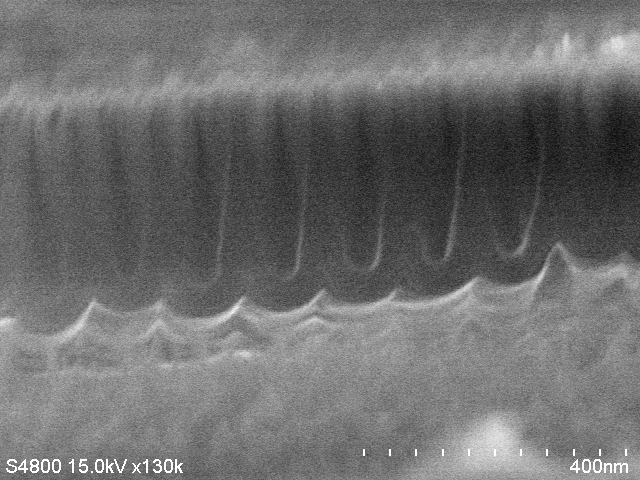

圖5. 型號為VS125-040-250的V形孔AAO模板截面SEM圖
V形孔AAO模板又稱為漸變孔徑（taper-nanopore）或倒錐形（inverse-nanocone）AAO模板，它類似于鋁基單通AAO模板，其結構示意如圖1所示。從正面看，孔的排列同樣具有短程有序結構，有序區域微米級，從截面看，它的孔上部大，下部小，逐漸過渡，類似于一個倒立的圓錐，孔的底部保留著阻擋層，阻擋層下部為未被氧化的鋁基。如圖2所示，型號VS450-100-900的孔中心間距約為450nm，V形孔口部直徑約為450nm，最底部孔徑約為100nm，孔深約為900nm，孔徑孔深孔間距孔深均有一定的分布寬度以及測量誤差。

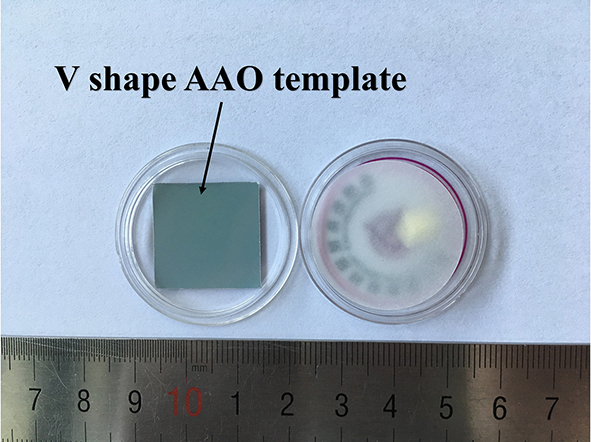

圖6. V形孔AAO模板產品實物圖
V形孔AAO模板產品上表面為有效AAO層，背面也有一層多孔氧化鋁，只不過背面這層氧化鋁較有效AAO層薄一些，質量差，請不要使用這層氧化層作為多孔模板。V形孔AAO膜可以采用5wt%的磷酸（40℃）進行慢速溶解去除，或采用5~10wt.%的NaOH（常溫）進行快速溶解去除。
V形孔AAO模板可以采用SEM或AFM對膜進行表征。由于AAO很薄，所以在做SEM測試時無需噴金或噴碳，可以直接檢測。截面觀察時，可以將膜輕輕折彎成90°，彎折處形成新鮮斷面可供觀測。
V形孔AAO模板外觀和厚度同類似孔深的單通AAO模板相同，總厚度約為0.2mm，背面也有一層氧化層，中間是鋁層，正面為有效的V型AAO，包裝時AAO面朝上。關于如何選用PDMS以及如何進行表面處理等問題，請咨詢閱讀以下參考文獻，注意孔徑的區別。注意，我們的AAO產品（包括V形孔AAO）孔排列是短程有序，有序區域為微米級，不是像參考文獻里那樣長程有序，購買前請知悉。下面參考文獻里大部分為他們課題組自己采用納米壓印輔助法制備的長程有序AAO。
Adv. Mater. 2014, 26, 2805.
ACS Nano, 2015, 9, 10287.
Adv. Funct. Mater. 2017, 27, 1604720.
J. Phys. Chem. C 2017, 121, 9757.
Nanoscale Research Letters 2013, 8，268.
ACS Appl. Mater. Interfaces 2016, 8, 10929−10936.
|
型號 |
孔中心間距 |
孔頂部直徑 |
孔底部直徑 |
孔深 |
尺寸 |
|
VS125-040-250 |
125nm |
125nm |
40nm |
250nm |
20*20mm |
|
VS450-100-400 |
450nm |
450nm |
100nm |
400nm |
20*20mm |
|
VS450-100-900 |
450nm |
450nm |
100nm |
900nm |
20*20mm |
|
VS450-100-1500 |
450nm |
450nm |
100nm |
1500nm |
20*20mm |
注：孔深為標稱值，實際測試有誤差，孔深也有一定波動，250nm的孔深在250~300nm，400nm的孔深為350~450nm，900nm的孔深在800~1000nm，1500nm的孔深在1300~1800nm。
V形孔AAO的應用實例請參見：http://topmembranes.com/appsShow.asp?id=201
V形孔AAO是屬于單通AAO的，因為它也是有阻擋層，關于如何用NaOH去除AAO，如何測AAO的截面SEM圖，以及如何切割可從以下鏈接下載（鏈接里是普通單通AAO為例子，V形AAO測試原理是相同的）：
http://topmembranes.com/intro/AAO_on_Al_substrate.pdf
溫馨提示：
包裝盒內，AAO膜之間放置了圓形隔紙片，紙片直徑28mm，請不要與AAO膜混淆。

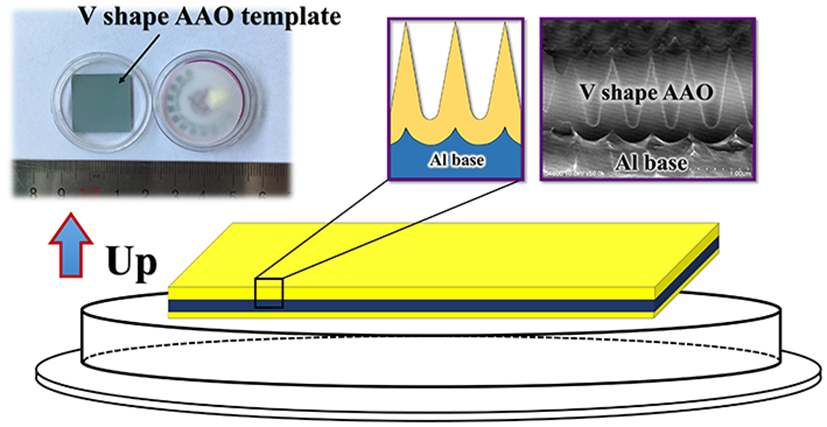

包裝盒內，V型孔AAO的正面是向上放置的，請注意區分。
